Jak czytać pełne oznaczenie taśmy tekstylno-gumowej i ocenić jej zastosowanie

Błąd doboru elementu transportowego często wychodzi na jaw dopiero przy awarii całej linii produkcyjnej. Przykładem jest hala cementowni, gdzie standardowa taśma oznaczona symbolami EP 400/3 4+2 Y uległa szybkiemu zniszczeniu podczas transportu gorącego klinkieru. Ciąg znaków nadrukowany na krawędzi gumy wydaje się skomplikowany, ale w rzeczywistości stanowi precyzyjną instrukcję określającą granice wytrzymałości materiału. Pełne odczytanie takiego kodu pozwala inżynierom ocenić, czy dany element nośny poradzi sobie z uderzeniami ciężkiego kruszywa, działaniem wysokiej temperatury i surowym tempem pracy zakładu przemysłowego. Znajomość podstawowych reguł oznaczania chroni kadrę techniczną przed inwestowaniem w rozwiązania niedopasowane do specyficznego środowiska.

Budowa rdzenia i parametry nośności

Prawidłowa interpretacja symboli zaczyna się od weryfikacji wewnętrznej struktury pociągowej, która odpowiada za przenoszenie największych sił. Skrót EP informuje o zastosowaniu tkaniny mieszanej, w której osnowa składa się z wytrzymałych włókien poliestrowych, natomiast wątek wykonano z poliamidu. Taka specjalistyczna konstrukcja zapewnia bardzo niskie wydłużenie wzdłużne oraz wysoką stabilność wymiarową w porównaniu do starszych typów splotów. Czasami spotyka się również oznaczenie NN, sygnalizujące użycie wyłącznie włókien nylonowych, co nadaje rdzeniowi większą elastyczność kosztem wyższej podatności na rozciąganie.

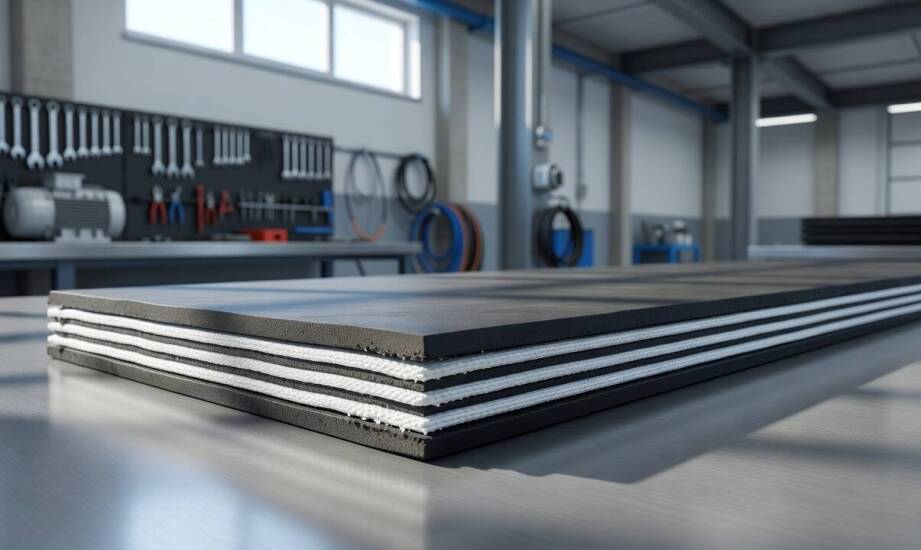

Zapis cyfrowy, na przykład 630/3, dostarcza twardych danych o mechanicznej pojemności układu. Pierwsza wartość określa minimalną wytrzymałość na rozciąganie, wynoszącą w tym konkretnym wariancie 630 N/mm. Druga cyfra precyzuje dokładną liczbę wewnętrznych przekładek tkaninowych zatopionych w gumie. Zwiększenie liczby tych warstw podnosi ogólną nośność i uodparnia materiał na obciążenia dynamiczne, co odgrywa istotną rolę przy zrzucie ciężkiego urobku z dużej wysokości. Grubszy rdzeń pociąga za sobą jednak ograniczenia mechaniczne. Zwiększona sztywność sprawia, że pas staje się mniej elastyczny podczas pokonywania bębnów napędowych oraz zwrotnych. Projektant linii musi zawsze balansować między docelowym udźwigiem a wymaganą giętkością całego układu.

Klasy okładek gumowych i warunki pracy

Główną ochronę delikatnego rdzenia stanowią zewnętrzne warstwy gumy, których parametry fizyczne opisuje kolejna część kodu. Zapis w postaci 4+2 mm oznacza precyzyjnie, że strona nośna ma 4 milimetry grubości, a strona bieżna przylegająca do rolek mierzy 2 milimetry. Grubsza warstwa górna bezpośrednio chroni syntetyczne sploty przed przecięciem przez ostre krawędzie i wydłuża żywotność całego systemu.

Litery umieszczone na końcu ciągu znaków definiują zachowanie powierzchni w kontakcie ze środowiskiem zewnętrznym. Klasa Y określa standardową odporność na ścieranie i sprawdza się dobrze przy przewożeniu piasku lub urobku o łagodnych krawędziach. Jeśli jednak linia transportuje ostre skały czy stłuczkę szklaną, właściwym wyborem staje się klasa X, charakteryzująca się mniejszą utratą objętości materiału pod wpływem tarcia. Odmiany przeznaczone do zadań specjalnych otrzymują własne kody. Symbole MOR oraz G oznaczają przystosowanie do kontaktu z niszczącymi tłuszczami roślinnymi, podczas gdy wariant OR radzi sobie z działaniem olejów mineralnych.

Gdy na linię trafia materiał rozgrzany, kluczowe stają się oznaczenia termiczne. Klasy od T1 do T3 informują o bezpiecznym zakresie pracy ciągłej, umożliwiając transport urobku nagrzanego nawet do 200°C. Ta właściwość wynika z zastosowania specjalnej mieszanki wulkanizacyjnej, a nie z fizycznej grubości samych okładek. Branża wydobywcza zwraca z kolei uwagę na normę ISO 22721, która reguluje specyfikację produktów tekstylnych dopuszczonych do górnictwa podziemnego. Niezależnie od niej producenci wdrażają własne oznaczenia trudnopalności, takie jak GTP, K lub S, dające pewność, że guma nie podtrzyma ognia w przypadku poważnej awarii napędu.

W praktyce przemysłowej poprawna analiza parametrów pozwala uniknąć wielu przestojów. Przedsiębiorstwo BELTOR regularnie analizuje specyfikację pod kątem realnych obciążeń występujących w cementowniach czy zakładach drzewnych. Odpowiednio dobrane taśmy tkaninowo gumowe utrzymują ciągłość procesów logistycznych w miejscach, w których standardowe rozwiązania pękają po zaledwie kilku tygodniach intensywnej eksploatacji.

Każdy symbol w dokumentacji technicznej przekłada się na decyzję operacyjną służb utrzymania ruchu. Standardowy model bazowy wyposażony w okładki klasy Y wystarczy do rutynowej obsługi suchego kruszywa w normalnej temperaturze otoczenia. Gdy na taśmociąg trafiają odpady pokryte agresywnymi substancjami ropopochodnymi lub gorący klinkier odbierany bezpośrednio z pieca, utrzymanie płynności pracy wymusza wdrożenie wysoce specjalistycznych mieszanek.

Ciąg liter i cyfr stanowi więc praktyczne narzędzie do szacowania żywotności instalacji, a nie tylko wymóg formalny. Błędna interpretacja parametrów prowadzi często do zrywania splotów nośnych, łuszczenia się warstwy bieżnej i ostatecznie do zatrzymania całej infrastruktury. Świadome czytanie specyfikacji materiałowych pozwala inżynierom zrównoważyć koszty początkowej inwestycji z realnymi wymogami środowiska, minimalizując ryzyko nieplanowanych przerw w głównych procesach zakładu.
