Dlaczego jedne blachy aluminiowe pękają przy gięciu, a inne zachowują kształt

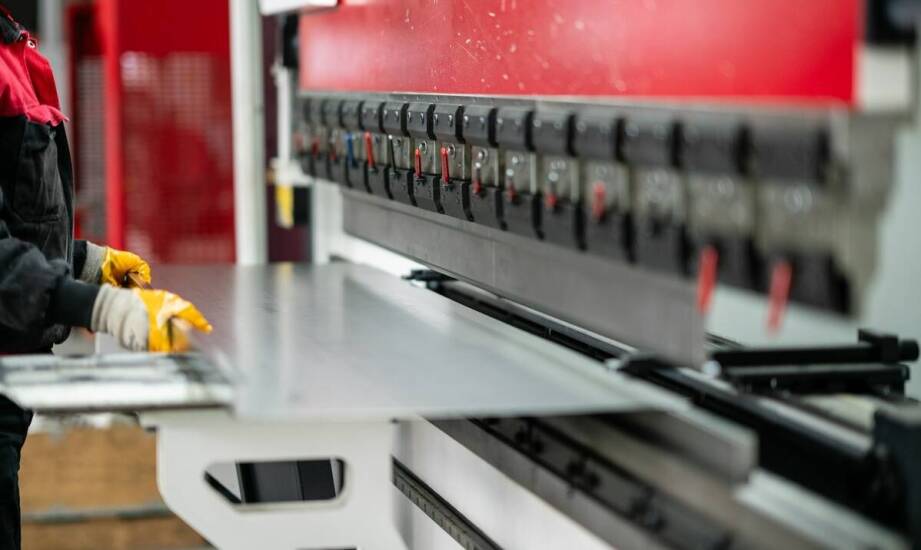

Na halę produkcyjną trafiają dwa arkusze aluminium o identycznej grubości i wymiarach zewnętrznych. Operator prasy krawędziowej zgina pierwszy z nich pod kątem dziewięćdziesięciu stopni bez najmniejszego problemu. Próba uformowania drugiego elementu kończy się powstaniem wyraźnych mikropęknięć na zewnętrznej stronie łuku. Pozornie ten sam materiał reaguje zupełnie inaczej, co nierzadko zaskakuje technologów i wykonawców. Różnica w zachowaniu surowca nie jest jednak kwestią przypadku, ale wynika z jego wewnętrznej struktury oraz wcześniejszych etapów przygotowania detalu.

Wewnętrzna struktura materiału a parametry formowania

Plastyczność aluminium podczas obróbki na zimno zależy przede wszystkim od wybranego stopu bazowego. Serie stopów zawierające dodatek magnezu gwarantują bezpieczną obróbkę dzięki wydłużeniu przekraczającemu dwanaście procent. Dobrym przykładem jest popularny w przemyśle materiał oznaczony symbolem EN AW-5049, który świetnie znosi naprężenia powstające na krawędziach gięcia. Zupełnie inaczej zachowują się stopy z serii 7xxx, wykorzystywane powszechnie w lotnictwie ze względu na ich ogromną wytrzymałość mechaniczną. Materiały takie jak 7075 po utwardzeniu cieplnym tracą swoją naturalną plastyczność i przy zbyt ostrym promieniu łuku po prostu pękają.

Ogromne znaczenie ma również sam stan utwardzenia surowca, który technolodzy określają odpowiednimi literami. Wyżarzane blachy w stanie O pozwalają na gięcie z minimalnym promieniem równym grubości materiału. Z kolei stany utwardzone, oznaczane na etykietach hutniczych symbolem H lub T, wymuszają zastosowanie znacznie łagodniejszego profilu. Jeśli projektant nie uwzględni tych właściwości, zewnętrzna warstwa detalu nie wytrzyma sił rozciągających. Dlatego odpowiednio zaplanowane gięcie blachy aluminiowej rozpoczyna się od rygorystycznej weryfikacji specyfikacji technicznej konkretnego arkusza.

Kolejnym czynnikiem decydującym o braku uszkodzeń jest kierunek układu włókien w strukturze metalu. Kiedy linia zgięcia biegnie równolegle do kierunku walcowania blachy w hucie, ryzyko rozerwania zewnętrznej powłoki drastycznie rośnie. Ułożenie osi gięcia prostopadle do kierunku walcowania skutecznie minimalizuje niebezpieczne naprężenia rozciągające. Mikropęknięcia mogą być również prowokowane przez stan samych krawędzi arkusza. Mechaniczne cięcie za pomocą nożyc gilotynowych często zostawia mikroskopijne zadziory. Zastosowanie technologii laserowej znacząco ogranicza ten problem, ponieważ palnik wprowadza minimalne naprężenia termiczne w strefie podziału.

Geometria detalu i wymogi poszczególnych branż

Nawet idealnie dobrany materiał ulegnie zniszczeniu, jeśli konstruktor zaplanuje nieprawidłową geometrię samego elementu. Ryzyko deformacji rośnie błyskawicznie, gdy w bezpośrednim pobliżu osi zgięcia znajdują się wycięte otwory montażowe. Dystans między krawędzią otworu a linią gięcia musi wynosić co najmniej dwukrotność grubości blachy. Niezachowanie tej bezpiecznej odległości powoduje powstanie lokalnych ognisk naprężeń. Prowadzi to do natychmiastowej owalizacji otworów lub inicjuje pęknięcia, które dyskwalifikują detal z dalszego użycia. Podobne wyzwania wiążą się z obecnością głębokich przetłoczeń, które usztywniają strukturę blachy i wymagają etapowego kształtowania.

Właściwe zestrojenie wszystkich tych parametrów wymaga precyzyjnego parku maszynowego. Centrum precyzyjnej obróbki metali Instal Chemik z Kowalewa koło Pleszewa dostosowuje siłę nacisku pras krawędziowych do specyfiki danego surowca. Wykorzystanie sterowania numerycznego pozwala kontrolować przebieg deformacji materiału i chroni strukturę wyrobu przed niespodziewanym pęknięciem.

Wymagania stawiane przed gotowymi elementami różnią się w zależności od docelowego zastosowania. Sektor motoryzacyjny oczekuje z reguły minimalnych promieni, co umożliwia tworzenie wyjątkowo kompaktowych obudów. Z kolei lotnictwo wymaga stosowania stopów o wysokiej odporności zmęczeniowej, co narzuca zupełnie inny rygor operacji kształtowania. Branża energetyczna stawia natomiast na stabilność wymiarową przy tworzeniu skomplikowanych szaf sterowniczych. Każdy sektor przemysłu wymusza stosowanie odrębnych minimów promienia gięcia oraz specyficznych stanów utwardzenia aluminium.

Weryfikacja projektu technicznego przed produkcją

Czytanie dokumentacji pod kątem ryzyka technologicznego to najważniejszy etap przygotowania zlecenia do realizacji. Proces ten należy zawsze zaczynać od analizy symbolu stopu i weryfikacji informacji o jego obróbce cieplnej. Konstruktor musi upewnić się, czy zaplanowany w oprogramowaniu promień stempla odpowiada fizycznym granicom plastyczności blachy.

Kolejnym etapem jest przeanalizowanie rozwinięcia detalu pod kątem układu włókien i wspomnianego wcześniej kierunku walcowania. Należy bezwzględnie sprawdzić rozmieszczenie wszystkich otworów wentylacyjnych oraz szczelin w stosunku do planowanych linii zagięć. Wczesne wykrycie kolizji i błędów konstrukcyjnych zapobiega powstawaniu kosztownych odrzutów na etapie właściwej produkcji. Czasem wystarczy nieznacznie przesunąć wycięcie lub minimalnie powiększyć promień krzywizny, aby uchronić gotowy arkusz przed uszkodzeniem. Zrozumienie relacji między parametrami surowca a jego geometrią gwarantuje otrzymanie stabilnych wymiarowo elementów metalowych.
